High dynamic range XVTR Front-End

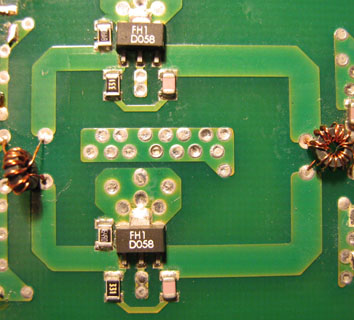

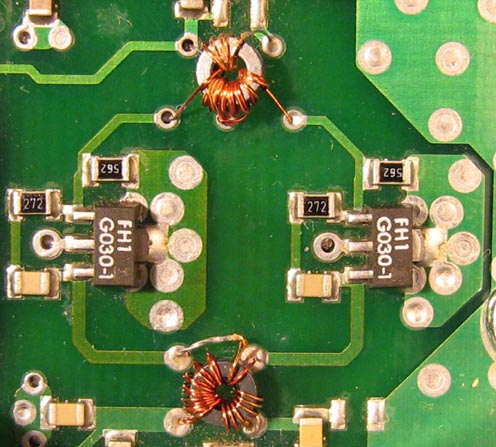

IF Stage

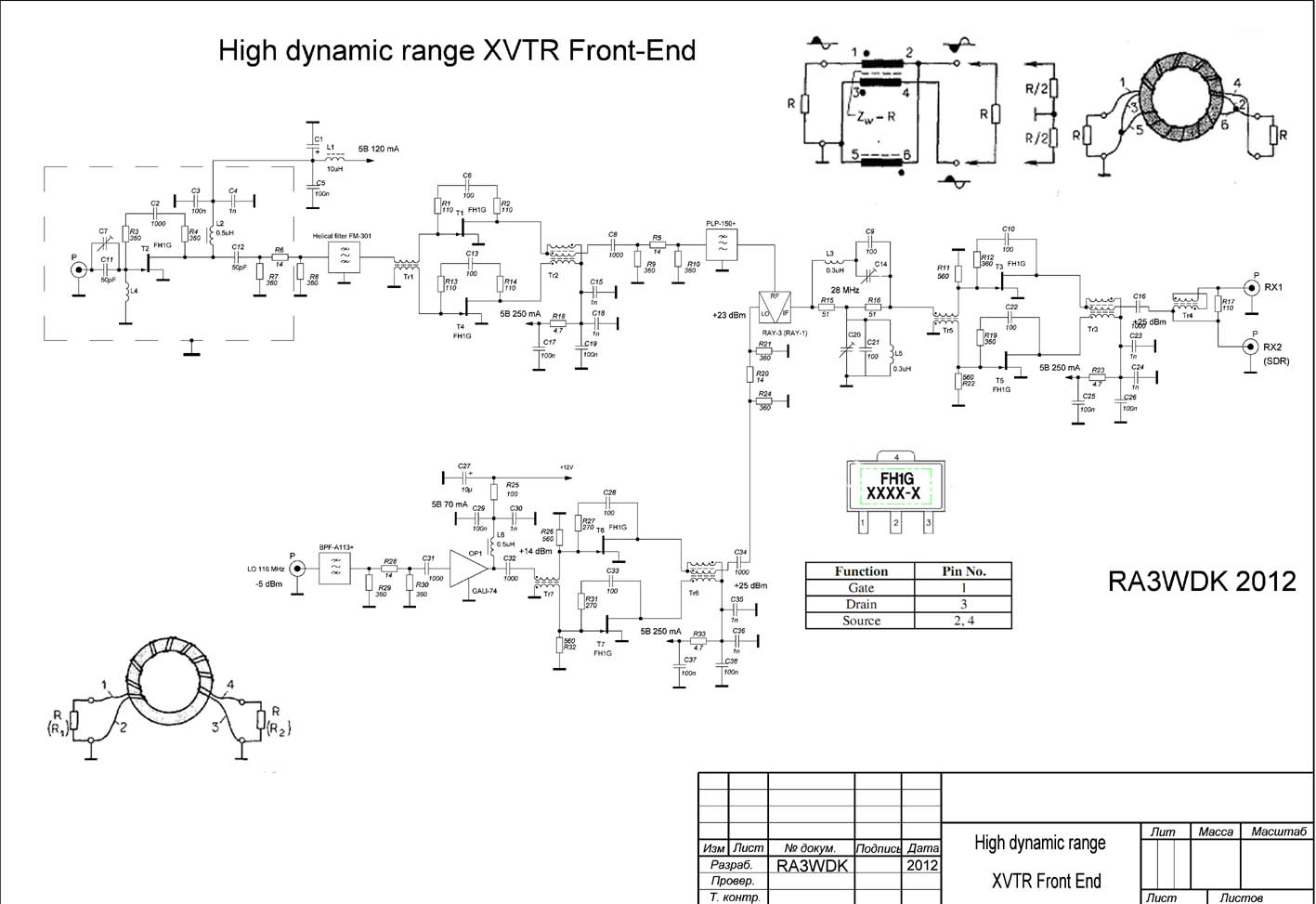

Click for full size image

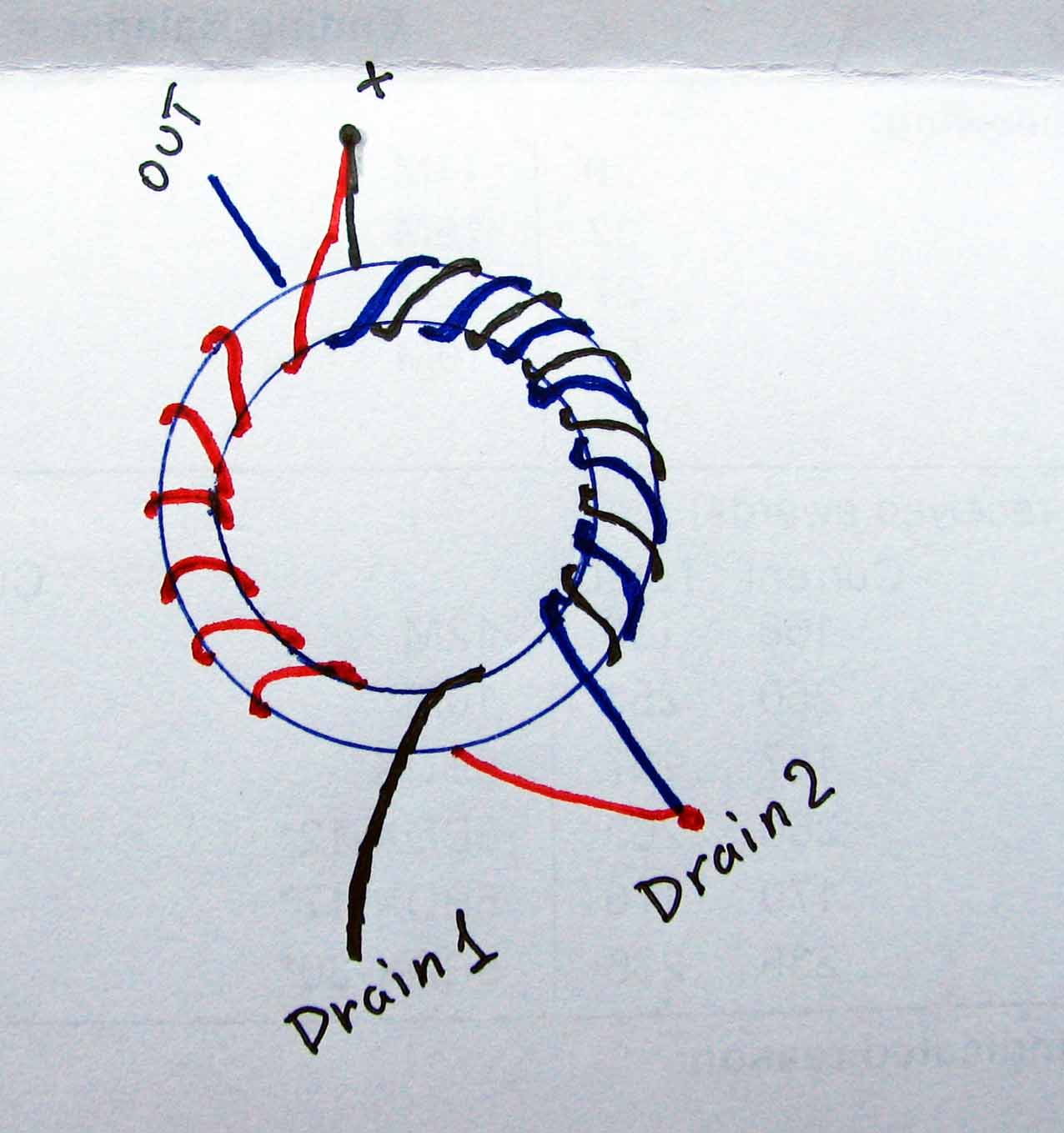

For example transformator in out of RF and IF stage

You need only ...

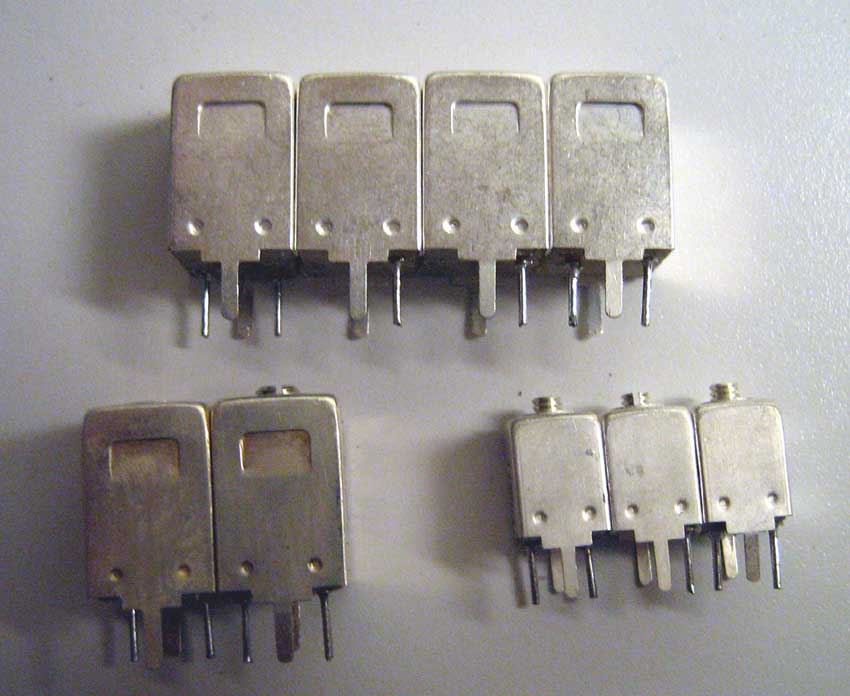

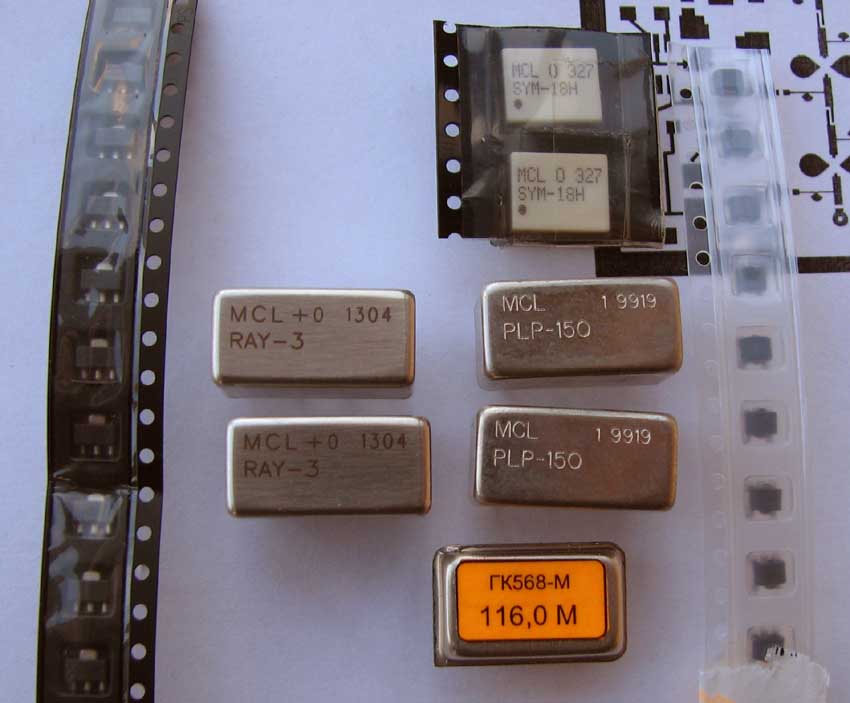

Mixer RAY-3 or SYM-18H , Low Pass Filter PLP-150 , Helical filter from FM-301 or TEMWELL TT6757E-135M or TT6755D1-140M
